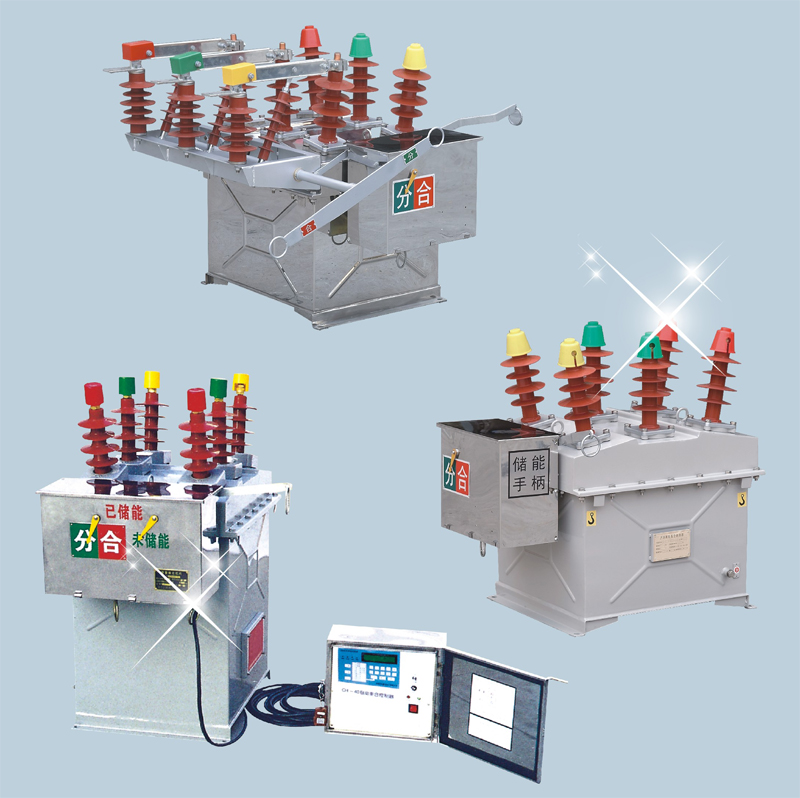

產品概述
      ZW8-12系列真空斷路器為額定電壓12kV，三相交流50Hz的高壓戶外開關設備，主要用來開斷關農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
      ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
      本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。
技術參數

序號	名稱		單位	數據
				6.3kA	12.5kA	20kA
1	額定電壓		kV	12
2	額定電流		A	630
3	額定短路負載開斷電流		kA	6.3	12.5	20
4	額定短路關合電流（峰值）		kA	16	31.5	50
5	額定峰值耐受電流		kA	16	31.5	50
6	額定短時1min耐受電流		kA	63	12.5	20
7	額定絕緣水平	工頻耐壓（干式）	kV		42
		雷電沖擊耐壓（峰值）		75
8	額定操作順序			分-0.3S-合分-180 S-合分
9	機械壽命		次	10000
10	額定短路開斷電流開斷次數		次	30
11	操動機構額定合閘電壓		V	110,220
12	操動機構額定分閘電流		A	110,220
13	觸頭開距		mm	11±1
14	超行程（觸頭彈簧壓縮長度）		mm	3-0.3+1.0
15	三相分、合閘不同期性		ms	≤2
16	觸頭合閘彈跳時間		ms	≤2
17	平均分閘速度		m/s	1.0±0.2
18	平均合閘速度		m/s	0.7±0.15
19	分閘時間	最高操作電壓下	s	0.015-0.05
		最低操作電壓下		0.03-0.06
20	合閘時間		s	0.025-0.05
21	各相主回路電阻		μΩ	≤120
22	動靜觸頭允許磨擦累積厚度		mm	3

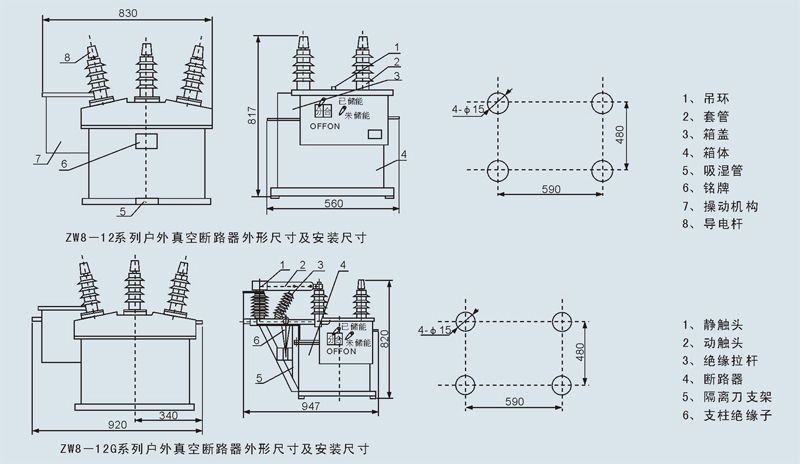

外形及安裝尺寸圖

?
